วงจรนับความถี่ 0.1-1000 MHz รุ่น PLJ-8LED-H

วงจรนับความถี่ 0.1-1000 MHz รุ่น PLJ-8LED-H
 ราคา 700 บาท (รวมค่าส่งแล้ว)


 ขั้วต่อสาย
ด้านซ้ายต่อไฟบวก ลบ  ด้านขวาต่อสัญญาณที่ต้องการวัด


 ต่อไฟ บวก ลบ 9-12 โวลต์ (ดูขั้วบนแผ่นวงจร)



PIC16F648A




Switch ตัวบนคือ SET ตัวล่างคือ KEY

CH A  = เลือกความถี่ที่ต้องการวัดโดยอัตโนมัติ
CH L = วัดความถี่ไม่เกิน 60 MHz
CH H = วัดความถี่สูงกว่า 60 MHz



L เป็นระดับความสว่างหน้าจอ สามารถปรับได้ 8 ระดับ

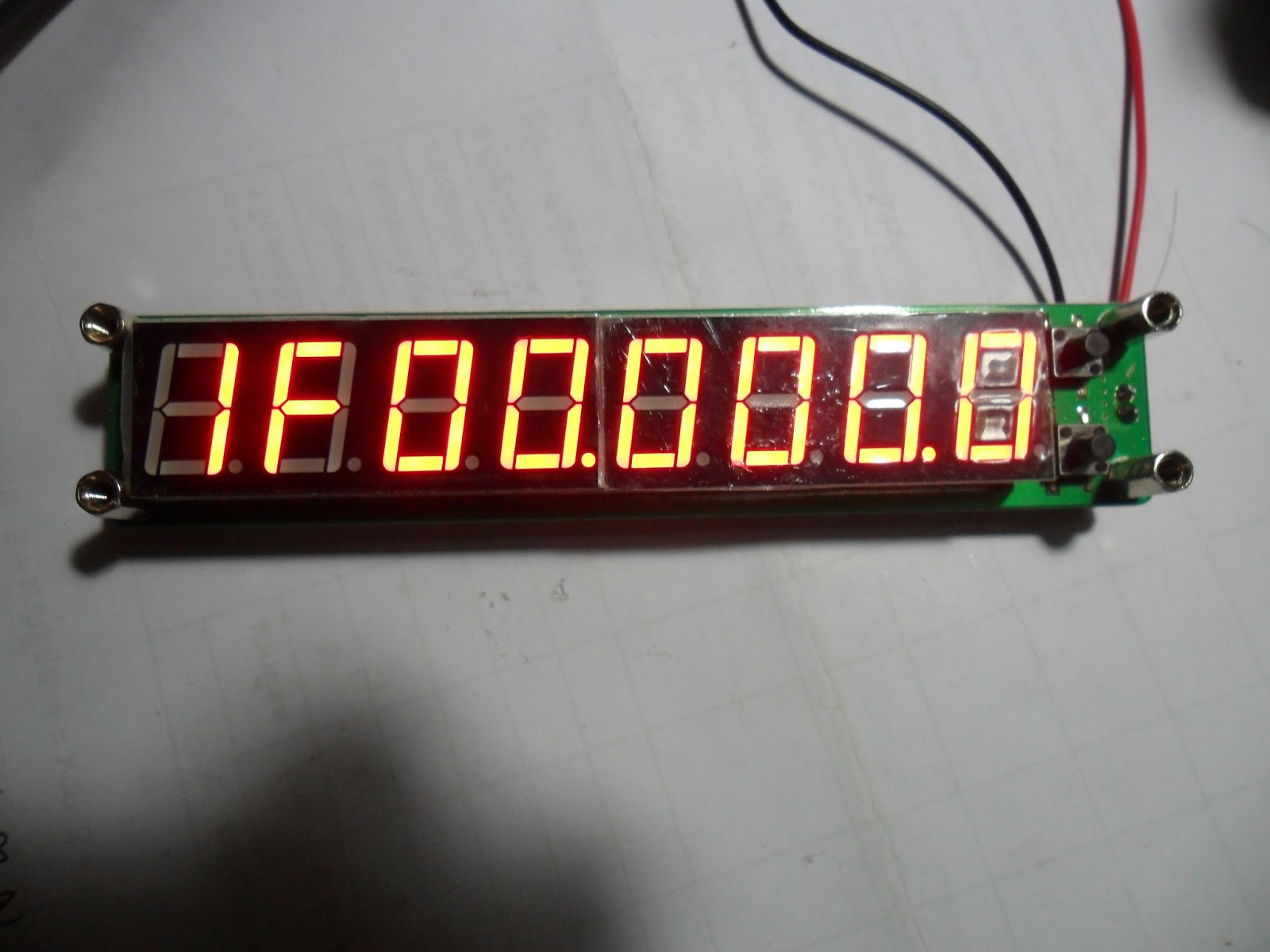

ในการวัดความถี่ แบบปกติ จะตั้งค่า IF ไว้ที่ 000000 แต่ถ้าต้องการต่อร่วมกับเครื่องรับวิทยุสามารถ บวกหรือลบ IF ตามต้องการ
